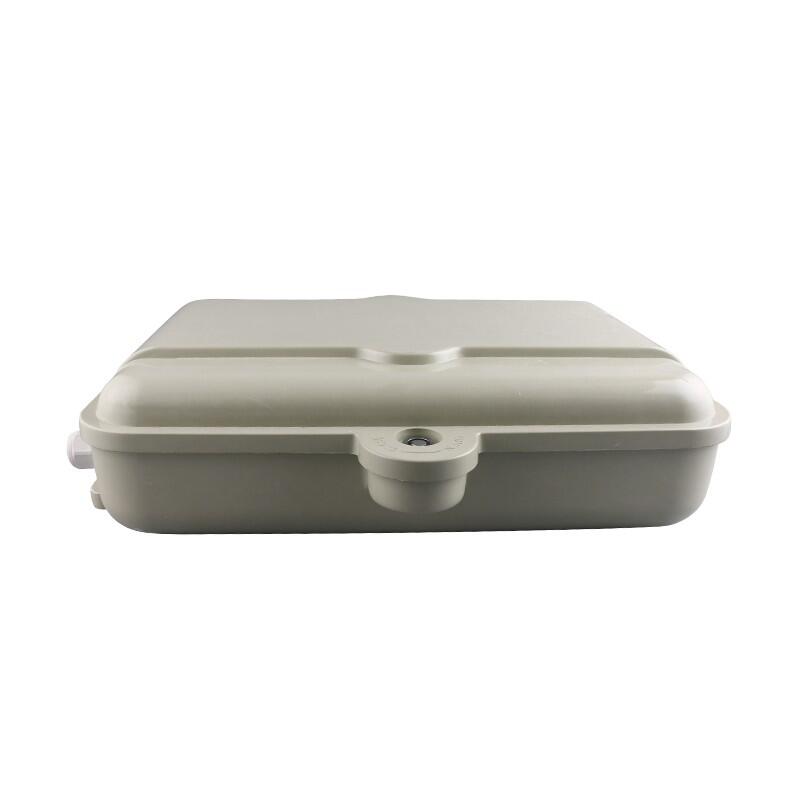

此产品尺寸：410*345*160

需要满配的客户请联系客服详谈具体配置和型号

四槽楼道室外光分路器箱，可以壁挂 抱杆 SMC玻璃钢材质室外防水性强 ，防老化 防晒 防雨

可以安装4个插片式1分8分光器或者2个插片式1分16分光器

产品概述：

GFX6-32型光纤（光分路器）配线箱是用于光环路终端的配线设备，可以提供光纤的熔接、终端、配线及分线功能。主要适用在FTTH接入方式下的楼道或户外分光点。适用于FTTH的一级或二级分光，二级分光优势特别明显。并且引入了旁路纤接续功能。

特点：

楼道光纤配线箱（光分路器配线箱）是由箱体、光缆固定及保护装置、光纤熔接盘片、适配器安装支架、光缆碟形引入装置，光分路器组成。壁挂式楼道光纤配线箱能满足上下进缆，箱体的顶部与底部配置4-6个进线孔，且光缆固定与保护装置应能满足2-4根光缆同时固定的要求。

适配器采用可拆卸式倾斜安装，插拔自如，安装方便；尾纤的盘绕自然平顺、曲率半径大，可以最大限度地减少光纤的传输损耗，能适应SC，FC，双LC适配器。

光纤熔接盘采用开启式翻转结构，可以叠加扩容，操作方便，并可以适应于带状光缆的熔接；能适应热熔、冷接及快速连接器连接。

光缆碟形引入装置采用梳齿结构，使皮纤光缆排列整齐，固定可靠，有外力作用时不致于破坏箱体内的光缆及适配器，而且检修维护方便。

箱门开启具有阻尼效应，可以停留在90-180度的任意位置上。

当分纤箱采用翻转背板结构时，翻转背板为可拆卸式，所在的外层背板翻转角度具有阻尼效应，可以停留在90-120度的任意位置上。

光缆分纤箱应考虑掏纤施工便利，光缆进线孔采用上下垂直缺口开孔（室内型）或椭圆开孔（室外型）。

尾纤连接器的停泊功能：光缆进入箱体和尾纤熔接后，多余的尾纤按顺序依次插入停泊区的停泊位上。需联接使用时，取出上联光缆的尾纤插入对应的光分端口即可，这样可以很方便的实现无跳纤，节省跳纤。

分纤（分光）箱：适用1:4，1:8，1:16，2:16，1:32，2:32，2:64盒式光分路器

 直熔型

直熔型体积小巧，配置多样，特别适合一级分光模式下，放置在楼道、弱电井等场合。

成端型（适配器型）

墙挂式抱杆式光分路器配线箱室外型光缆从底部中间进，蝶形光缆左下出，光纤熔接盘在左侧，适配器安装支架在中间，光分路器在右上方，尾纤储纤轮在右下，很好的解决了尾纤和光缆互相交叉重叠，尾纤和光分路器重叠的问题。成端型光分箱除具有分配线功能，还预留分光功能，可灵活配置各种不同规格的盒式光分路器。

抽拉成端型

室外型光缆从左下进，蝶形光缆左上进，光纤熔接盘在左侧（可旋转开启），光分路器在右侧，适配器安装支架在中间，采用抽拉式。

光分路箱的分类：

1)   按安装方式，可分为挂杆式、挂墙式。

2)   按箱体主要材料分类，可分为塑料和金属。

3)   按使用环境分类，可分为室外型和室内型。

  主要技术性能指标：

工作温度：-5?C~+40?C(室内型)、-40?C ~+60?C (室外型)

相对湿度：≤85%(+30?C时) (室内型)、≤85%(+30?C时) (室外型)

大气压力：70~106kPa

光纤连接损耗：≤ 0.5dB

插入损耗：≤ 0.2dB

回波损耗≥ 50dB

标称工作波长 ，1310nm，1550nm

机架高压防护接地装置与光缆中金属加强芯及金属护套相连，地线的截面积应大于6mm2。

耐电压水平:接地装置与箱体及机架之间的耐电压不小于3000V (DC)，1min不击穿、无飞弧。
