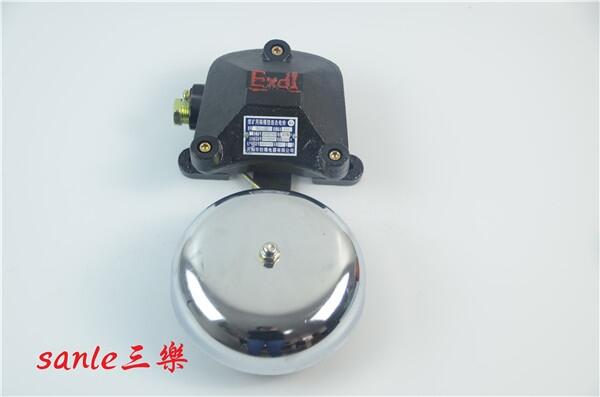

BAL1/BAL2隔爆型声光组合、连击电铃

一、产品概述     BAL系列矿用隔爆型声光组合电铃（以下简称电铃），用于煤矿井下作执行信号用，具有音响和灯光显示功能。电铃适用于煤矿井下，交流50HZ、电压至127V以下的供电线路中。

二、型号含义三、工作条件
a、海拔高度不超过2000m；
b、周围环境温度为－20℃～＋40℃；
c、空气相对湿度不大于95%（＋25℃时）；
d、在有性气体（沼气）混合物的矿井中；
e、在无明显摇动和冲击振动的地方；
f、污染等级：3级；
g、安装类别：Ⅲ类。

四、 主要技术参数

五、结构与电气原理
1. 结构概述
电铃由隔爆主腔,接线腔和电铃三部分组成.
外壳采用HT250铸铁翻砂成型, 主腔与盖之间接线腔与盖之间均采用平面接合面隔爆型式,两者之间通过螺栓连接。
接线腔设有电缆引入装置，用于电源的引人和控制电源的引出。
主腔内装有电磁铁和电铃开关，通过衬板与壳体连接。主腔盖上装有开关按钮和指示灯，并采取了隔爆措施。
2. 电气工作原理
电铃内的电磁铁接至到127V或36V电源上，通过控制按钮来接通电源，电流通过电磁铁，产生振动并带动摆杆上的铃锤撞击铃碗发出音响信号，同时指示灯发出闪烁，实现执行信号。
3. 电铃的绝缘强度
 电铃电路的工频耐压为2000V(127V),1000V(36),1min工频耐压应无击穿闪络现象。绝缘电阻应不小于1.5 MΩ(127V),1 MΩ(36V).

六、安装、使用与维护
1. 安装
电铃在安装前，应检查铭牌上的参数是否与实际使用情况相符之后再进行安装。
打开接线腔盖，将电源电缆通过引入装置进入到接线腔内，把电缆
线接至到接线端子上，通过螺姆，垫圈将线压紧合上盖紧固螺栓旋紧引入装置的压紧螺姆。将外壳的接地线接至井下接地网上。
2. 使用与维护
电铃在使用过程中，严禁带电开盖!应定期检查隔爆接合面间隙是否符合要求，隔爆面有无锈蚀和损伤现像，若有应及时处理。
检查橡胶密封圈有无老化和破损现像，若有应及时更换。
检查铃声不清脆时，可旋转铃碗或扳动锤杆调节。
