微小焊点焊接强度剪切力试验机
微小焊点焊接强度剪切力试验机
产品价格:¥180000(人民币)
  • 规格:LW-203C
  • 发货地:苏州市
  • 品牌:
  • 最小起订量:1台
  • 诚信商家
    会员级别:钻石会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:苏州市联往检测设备有限公司

    联系人:魏嘉()

    联系手机:

    固定电话:

    企业邮箱:fttest@163.com

    联系地址:苏州市工业园区淞北路45号5幢

    邮编:215000

    联系我时,请说是在勒克斯之家上看到的,谢谢!

    商品详情

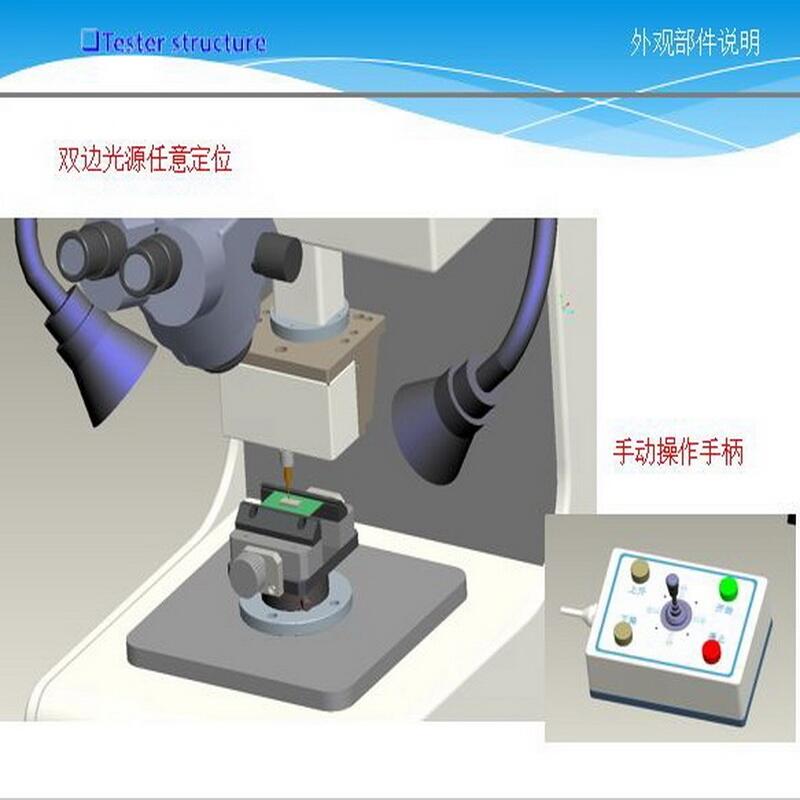

      微小焊点焊接强度剪切力试验机适用于半导体封装、光通讯器材件封装、LED封装、COB/COG工艺测试、研究所材料力学研究、材料可靠性测试等领域都需要对一些PCB板上面的SMT元件,IC芯片,微焊点,BGA矩阵进行推拉力测试。相比传统的拉压力测试,此种测试因为产品细小,布局密度高,对拉压力试验机要求高,需要带显微放大,测试探针夹具精细,才能适合这种测试要求。

      微小焊点焊接强度剪切力试验机机Bond工艺、SMT工艺、键合工艺等不可缺少的动态力学检测仪器,能满足包含有:金属、铜线、合金线、铝线、铝带等拉力测试、金球、铜球、锡球、晶圆、芯片、贴片元件等推力测试、锡球、BumpPin等拉拔测试等等具体应用需求,功能可扩张性强、操控便捷、测试高校准确。

      设备系统基本配置:

      1.设备尺寸:长562mm/705mm/675mm

      2.重量:86kg

      3.电源:220/240V, 3.15A,  50/60Hz

      4.压缩空气(机器用)4bar, 6mm 外径/4mm 内径气管, 10L/min

      三、设备(轴)能力:

      1.X,Y轴精度:+-10 micron over 50mm

      2.X,Y轴重复性:+-5 micron over 50mm

      3.X,Y轴分辨率:<1 micron

      4.X,Y轴的速度:2mm/second

      5.Y轴的承受力:100kg

      6.X轴的承受力 5kg

      7.Z轴行程:65mm

      8.Z轴精度(整个行程):+-10 micron

      9.Z轴精度(2mm行程内):+-2 micron

      10.Z轴复位精度:+-1 micron(在25 micron行程内用250g测试模组测试)

      11.Z轴分辨率:+-0.125 micron

      12.Z轴的速度:7mm/second

      13.Z轴的测试速度 5mm/second

      14.Z轴的承受力:10kg pull at 5mm/second

      15.夹具工作范围:X 220mm/Y 220mm/Z 50mm

      四、系统精度:

      1.整个系统精度是所选量程的 +/-0.25%, GR&R <10%  

      2.推力测试时的Z轴定位精度为 +/-1 micron

      五、测试模组与配件:

      1.拉力模组:100g (包含4000 HK-CAL, 4000-HK-10-3)

      2.推力模组:250g(包含Shear 062-006),100kg(包含Shear 250-354

      3.钩针:2(每台)

      4.推刀:4只(每台)

      焊接强度剪切力试验机,三轴微小推拉力试验机特点:利用软件计算平均力、波峰波谷、变形、屈服等。增加12项荷重计算行程或行程计算荷重,自动抓取软件自动生成报告及存储功能,支持MES上传,通过坐标设定自动移位进行压缩。

      若需要BGA矩阵整体拉压力试验机,可以联系我司,到时可以提供具体资料。
