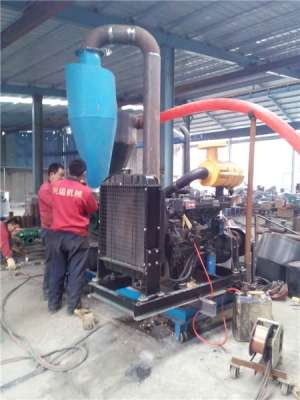

大型稻谷用气力吸粮机 长距离软管吸粮机图片
气力输送机随管路布置不同,所需功率或产量差别很大,输送管路一般由吸咀、吸送管路、水平管、倾斜管、垂直管、弯管等组成。而单位长度管路的压力损失随管路的安装坡度和形式而变化,亦即垂直管路比同样长度的水平管路压力损失要大,倾斜管路界与二者之间。在弯管处的压力损失其大小随物料的物理性质、混合比、气流速度、弯管曲率半径与管径之比等因素而变化,以水平管路转为垂直向上输送时的弯管压力损失。所以在布置输送管路时尽可能减少弯头数量,采用直线配管。对于水平、垂直、组合输送的管路布置中应尽量减少吸送管路距离,在机器的出料口处先接5—10米水平管,使物料在水平管内得到加速后再转入垂直输送。如有条件采用立体倾斜输送,尽量减少弯管数量。或用于单独的压送方式使输送机的输送量。
(1)输送距离=吸粮管长度+输送管长度;
(2)下表均以扬程高度4米,三个90°的弯头和一个离心式卸料器测试所得数据.
(3)在下表水平输送量的基础上,当垂直高度增高时,产量相应降低;
(4)一个90°弯头相当于13-17米的水平输送管道。
机器型号 KO-3 KO -5 KO—10 KO --15 KO -20C KO -30C KO-35C
最大输送量(t/h) 3 5 10 15 20 30 35
风机功率 (KW) 4 5 7.5 11 15 18.5 22
闭风器功率(KW) 0.75 0.75 0.75 1.1 1.1 1.5 1.5
机器总功率(KW) 4.75 5.75 8.25 12.1 16.1 19.5 23.5
风机转速 (转/分) 3300 3600 4100 3700 4100 4100 4200
闭风器转速(转/分 60 60 60 60 60 60 60
空气压力(水柱/毫米) 40 1000 1500 600 2200 3300 3500
空气流量(m3/h) 780 800 1000 1600 1800 1800 1800
气流速度(m/s) 26 24 24 25 25 25 25
进料管直径(mm) 124 124 150 150 160 160 160
输送管直径(mm) 70 100 124 150 160 160 160
水平最大输送距(m) 20 30 50 70 120 170 170
最大吸距(m) 6.5 8.5 10 20 30 50 50
价格 9800 18300 24600 25000 26400 27000 29000
气力输送机(移动吸粮机)特点:
1、作业模式多样,有单吸作业模式、单压送作业模式、吸压混合作业模式,可根据不同客户、不同作业要求进行选择。
2 、机器小巧灵活、装配快捷方便,结构紧凑、功能齐全,整机从设计上充分考虑了用户群体需求。
3 、设备具有方便,快捷,省事,省人,省力等特点。
4 、粉尘污染少、操作灵活方便。
5 、只需将输送管道按需布置后,就可以水平、垂直、倾斜等全方位输送。
6 、适用于粮库、农场、车站、码头、粮油加工和酿造行业在仓储或生产工艺中的散装、散运、散卸、翻仓、倒垛、补仓、出仓等机械化作业。
7 、气压高,输送距离长、扬程高、体积小、噪声低、能耗低。
8 、用局部深层粮食吸取的专用吸咀。可深入到粮食层6米以下局部取粮。
9 、C型带除尘器对谷物有粗略的清选和脱水作用。
