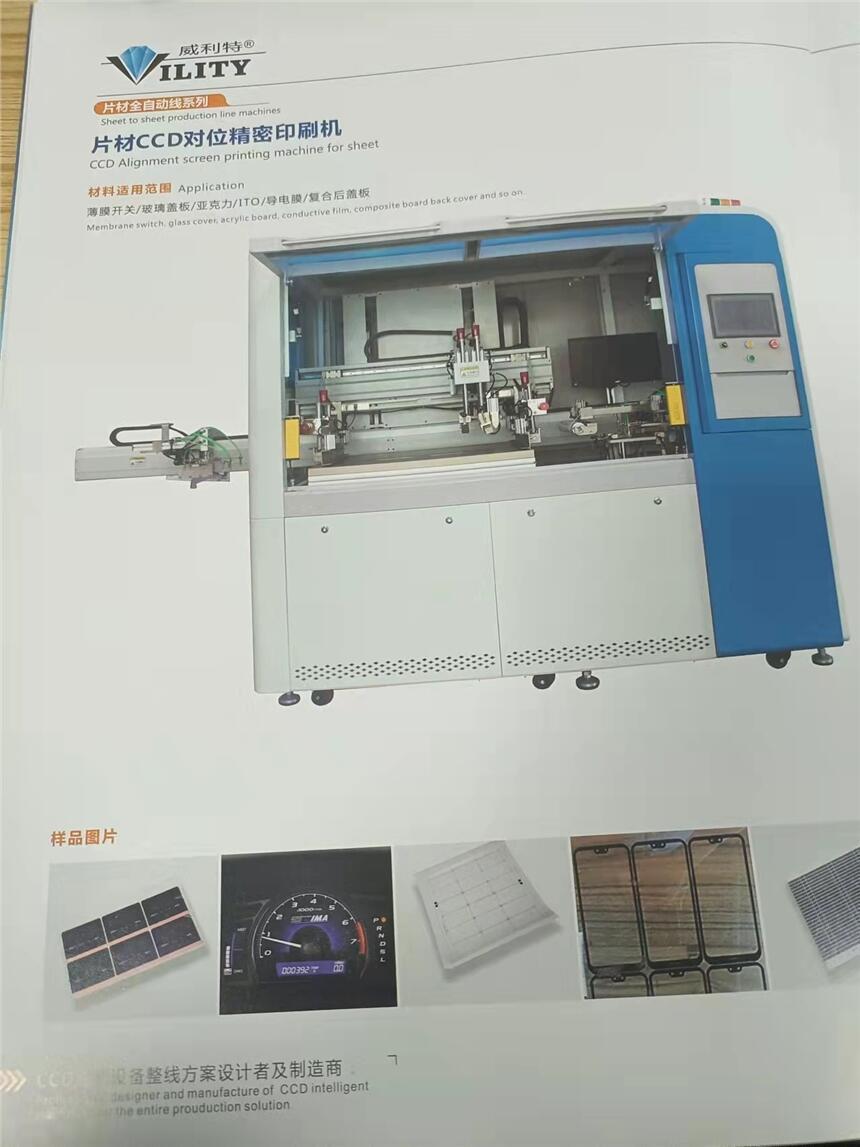

片材CCD精密印刷机
片材CCD精密印刷机
产品价格:¥240000.00(人民币)
  • 规格:VT4050P-1
  • 发货地:深圳
  • 品牌:
  • 最小起订量:1台
  • 免费会员
    会员级别:试用会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:深圳市威利特自动化设备有限公司

    联系人:蒋武(先生)

    联系手机:

    固定电话:

    企业邮箱:413499266@qq.com

    联系地址:深圳市宝安区沙井镇新桥芙蓉工业区芙蓉七路2号第二栋

    邮编:

    联系我时,请说是在勒克斯之家上看到的,谢谢!

    商品详情

      1.产品特性

      1)台面上开玻璃窗口,CCD相机采取自下往上拍照,CCD的视野范围(客制)可按材料的大小自动调整。

      2)CCD根据材料上的Mark点自动计算材料与网版的空间位置,指令电机运动控制调节平台X、Y、θ旋转自动定位印刷。

      3)横滑座采用整体铸铝加工,运行轻盈无抖动。

      4)网版夹框采用气动自动夹紧设计,操作方便。

      5)印刷采用松下伺服马达,搭配线性导轨导向,快速平稳、定位精准。

      6)人机介面控制+按钮开关,可设置多种功能及参数,操作便捷。

      7)安全压板、光电开关、急停按钮,周密安全防护。

      2.产品参数

      1

      印刷台面尺寸

      600*900mm

      2

      印刷面积

      400*600mm

      3

      网框尺寸

      800*900mm

      4

      网框厚度

      25~55mm(特殊可定制)

      5

      整机尺寸:长-(下料延展臂)X宽X高

       2.3-(1.2)米 X 2米 X 1.6米(放近侧一排)

       2.3-(1.7)米 X 2米 X 1.6米(放近侧二排)


      印刷速度

      450 P/H

      7

      电源规格

      380V—50Hz    10KW/台

      8

      CCD定位精度

      ±0.02mm

      9

      印刷精度(非材料收缩,及网版扩张)

      ±0.05mm

      10

      CCD中心间距

      220mm(可调范围:横向±60mm) ,可定制

      11

      机器尺寸(LWH)

      2300(不含隧道重叠部分)*1600*2200(含罩子)mm

      12

      机器重量

      1200KG

      13

      气源压力

      25~6kg/cm2 PSI

      14

      耗气量

      6L/cycle
