山东青岛自动造型机 粘土砂造型线 汽车轮毂砂型铸造线
山东青岛自动造型机 粘土砂造型线 汽车轮毂砂型铸造线
产品价格:¥1660000(人民币)
  • 规格:800*700*300
  • 发货地:山东青岛
  • 品牌:
  • 最小起订量:1台
  • 免费会员
    会员级别:试用会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:青岛爱斐特造型机械有限公司

    联系人:(小姐)

    联系手机:

    固定电话:

    企业邮箱:3624379303@qq.com

    联系地址:山东省青岛市黄岛区海西路南段峡沟村西

    邮编:266400

    联系我时,请说是在勒克斯之家上看到的,谢谢!

    商品详情

      青岛爱斐特造型机械有限公司生产的静压造型线,主机采用气冲预紧实和震压技术,砂箱为水平分型,可大批量的生产中大型复杂铸件,主要有汽车配件,轮毂,管件,井盖,纺织机械配件,机床配件等。生产的铸件品质好,精度高。可完成铸件的造型 下芯 浇注等工序。设备智能化程度高,节约人工成本。

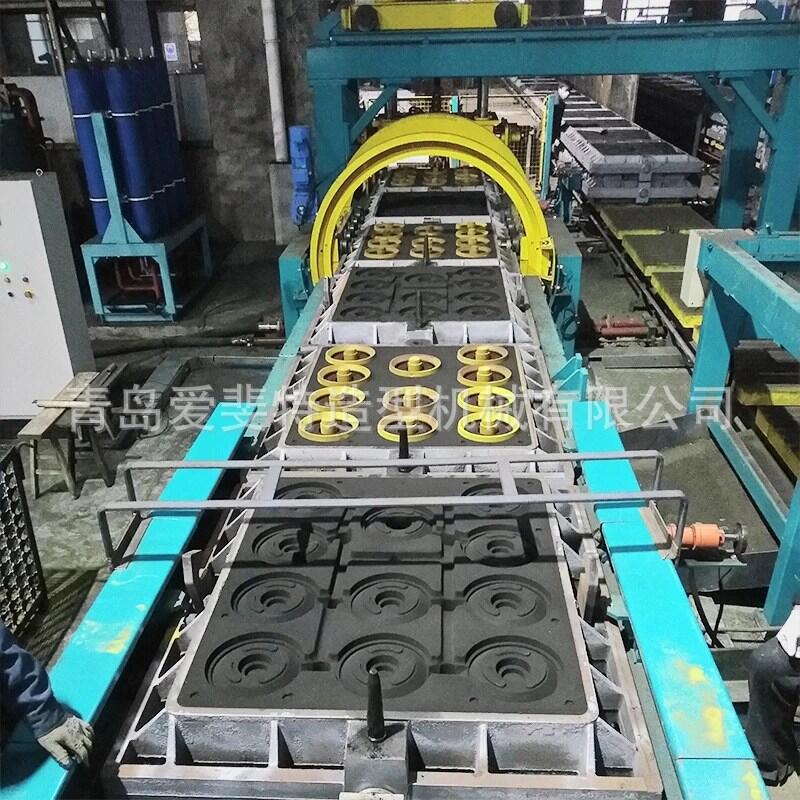

      山东青岛自动造型机 粘土砂造型线 汽车轮毂砂型铸造线粘土砂造型工艺流程

        全线采用全自动造型方式,可完成铸件的造型、浇注、冷却、落砂等工序,主要工艺流程如下:

      下箱加砂→压实→起模→推箱

      上箱加砂→压实→起模→推箱 →双箱翻箱→钻浇冒口→人工下芯→上箱翻箱→合箱→自动锁箱→人工浇注→自然冷却→捅箱落砂→自动分箱→自动上箱.

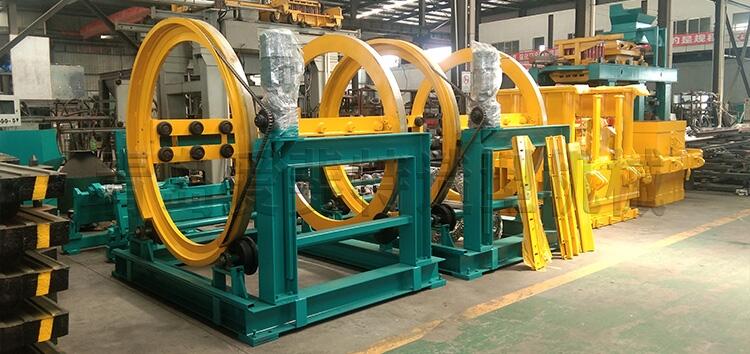

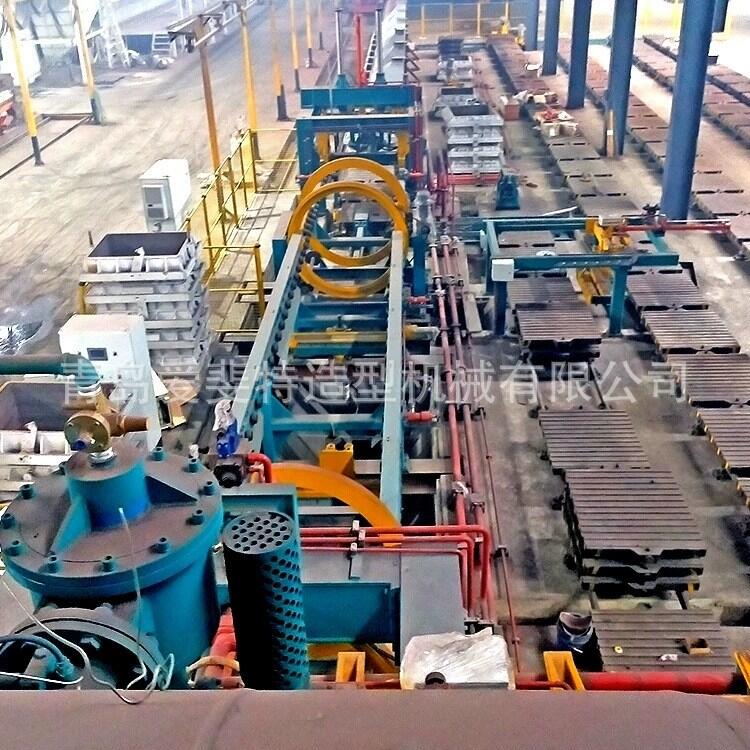

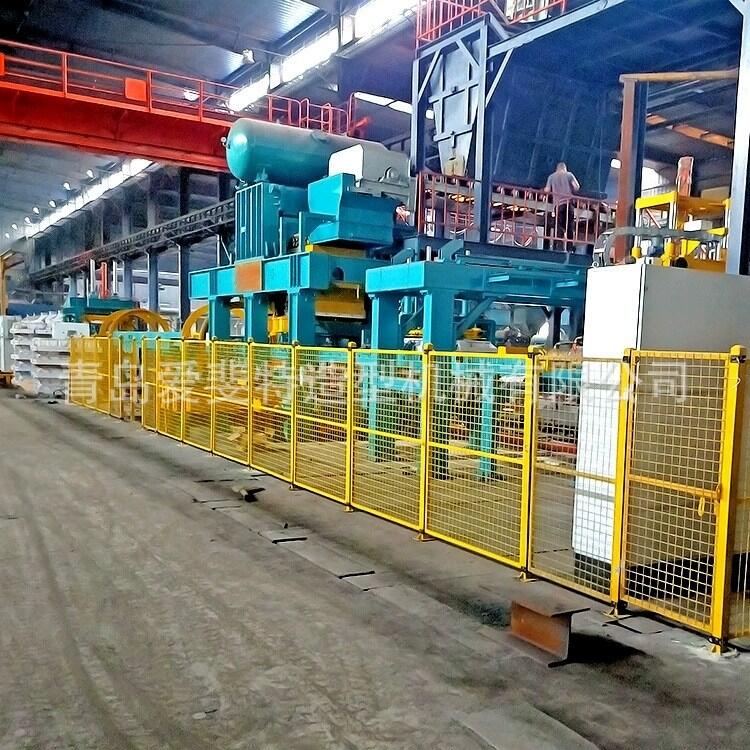

      静压造型线为开放式布置,由静压造型机和合箱机、铣浇冒口机、分箱机、捅箱机、浇注机、转运小车、清扫机及型砂输送机等;除此,还有为完成砂箱而设置的辅机。这些辅机的结构和工作原理大多比较简单,一般由机械机构(常以机械手的形式出现)、驱动装置(气动、液压或机械传动)以及定位和缓冲装置等组成。

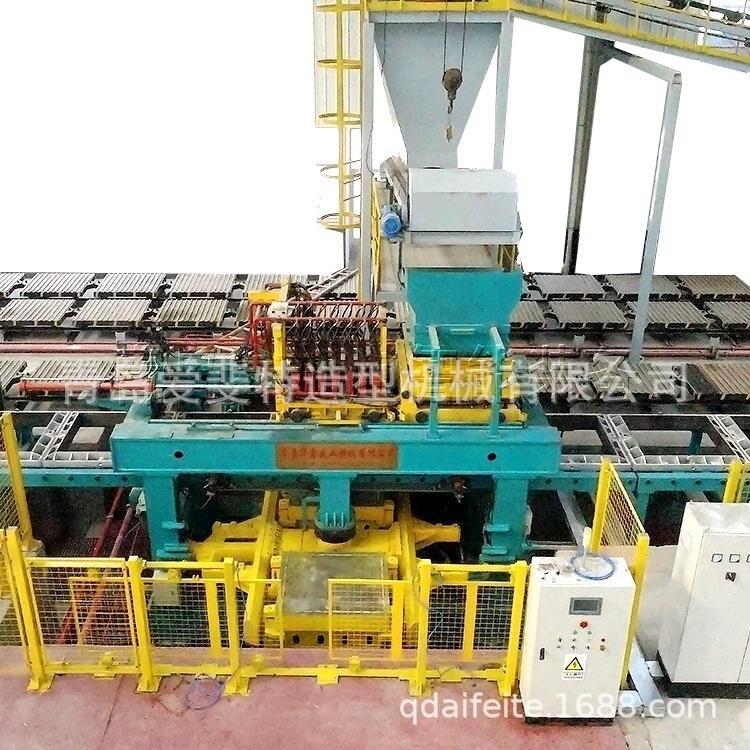

      自动静压造型机工作原理

          自动静压造型机主要由百叶窗式加砂斗、多触头、余砂框、模板框、举升工作台、模板更换装置、上机架移动装置、机外快换型板装置等组成(快换型板为选项),其造型工艺流程为:打开静压阀,压缩空气从气罐中流出,经导流管均匀的分布于通气框内,再经过多触头的缝隙进入辅助框对型砂气渗预紧实,然后再进行多触头高压压实。静压造型实质上是一种“先气流预紧然后再压实”的造型工艺。由于在造型过程中气流预紧实时噪声低,故称为“静压造型”。

      山东青岛自动造型机 粘土砂造型线 汽车轮毂砂型铸造线  静压造型的优点

      1静压造型有良好的工艺性。

         静压造型的多触头压实过程,尽可能的缩小了铸型强度上的差值,保证铸型硬度均匀性。提高了铸型在砂箱高度上的利用率,工艺性很好。适合多种柴油机及汽车铸件和其他通用铸件生产,例如发动机缸体、缸盖、曲轴,后桥零件像轿壳、主减壳、圆柱齿轮壳、制动毂、刹车盘、轴差外壳等。

      2静压造型可以生产精美的铸件

      1)多触头压实,可改善铸型背面硬度,提高铸型紧实度的均匀性及铸型的精度,型腔无疏松、搭桥,铸件无结疤、粘砂。

      2)静压造型线可以生产精美的铸件。铸件尺寸精度公差可达:CT9~CT11;铸件表面光洁度可达:R25;铸件重量较常规造型减少:2%;拔模斜度可减少到:0.5°;型腔高宽比可达2:1,可实现高吊砂,减少芯子量。


      3环境噪音可降到85db以下,工作条件良好,无震动对设备的影响。

      4成型率高。静压造型起模成型率:97%;因而提高了造型的出品率。

      5由于铸件精度高、不粘砂、不胀砂、披缝小,因而大大减少了清理工作量,有些铸件抛丸后甚至不需要再清理,也可减少机加工余量。

      6因背部压实,强度好,可以较气冲造型砂消耗量减少10%,型腔高度上的利用率也提高10%-15%。
