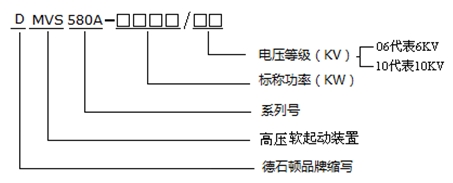

1、 产品型号说明
2、 DMVS580A-9000/10使用环境
高压软起动器下列条件下均能正常工作:
■ 海拔高度≤2000m。 ■ 环境温度 0~40℃。
■ 相对湿度 ≤95%(+25℃)。 ■ 无火灾、爆炸、严重粉尘、化学腐蚀及剧烈震动的场所。
■ 污染等级为 3 级以上。 ■ 无明显破坏绝缘的气体或蒸汽的环境。
■ 温度运输和储存:-25℃~ +50℃; 短时间内(不超过 24h)不超过 70℃。
3、 DMVS580A-9000/10适用标准
GB/T 12173-2008 |
矿用一般型电气设备 |
GB/T 14808-2001 |
交流高压接触器和基于接触器的电动机起动器 |
MT/T 943-2005 |
矿用低压交流软起动器 |
GB 3836.4-2010 |
爆炸性环境 第4部分:由本质安全型“i”保护的设备 |
二、 DMVS580A-9000/10技术特点
■ 起动方式:转矩斜坡起动、功率斜坡起动、电压斜坡起动、电流斜坡起动。
■ 停止方式:转矩减速停车、直流制动停车、自由停车、电压减速停车。
■ 具有转矩减速停车和直流制动停车功能,尤其适用惯性大负载停车。
■ 具有电流、速度双闭环控制功能。 ■ 具有功率闭环起动功能,有效的控制输出功率。
■ 具有可编程多功能输入输出端子。 ■ 具有低压检测功能。
■ 具有无电流运行、停机状态有电流检测功能。 ■ 具有电机预热功能。
■ 具有永磁同步电机的启动功能。 ■ 具有正反转功能。
■ 具有低速交---交变频功能。 ■ 具有可侦测电源相序功能。
■ 在启动过程和旁路运行中均具有在线保护和监测电机状态的功能
■ 高压软起动装置自身的自诊断功能,方便用户查询。(故障记录器:故障前电压、电流、时间、日期等;事件记录器;LED指示;内置自检测。)
■ 便捷的操作。具有触摸屏中英文操作界面,可用于设置和检查运行参数,提供状态信息,提供线电流、电压、功率、频率、过载等实时信息,提供故障及其发生时间和原因信息。
三、 总体结构
DMVS580A系列高压软起动装置分为高压舱和低压舱两部分,高压部分和低压部分完全隔离。先进的数字触发系统将低压控制通过光纤连接到高压部分,便捷的维修设计允许各相模块可以迅速单独进行更换。为运行安全起见,高压部分和低压部分完全隔离开来。
四、DMVS580A系列高压软起动装置选型表
电压 |
型 号 |
额定电流(A) |
电机功率(KW) |
尺寸(宽*高*深)(mm) |
6KV |
DMVS580A-315/06 |
36 |
315 |
1250*2200*1500 (1250*2300*1500) |
DMVS580A-400/06 |
45 |
400 |
||
DMVS580A-500/06 |
57 |
500 |
||
DMVS580A-630/06 |
80 |
630 |
||
DMVS580A-800/06 |
100 |
800 |
||
DMVS580A-1000/06 |
126 |
1000 |
||
DMVS580A-1250/06 |
158 |
1250 |
||
DMVS580A-1600/06 |
200 |
1600 |
||
DMVS580A-2000/06 |
250 |
2000 |
||
DMVS580A-2500/06 |
310 |
2500 |
||
DMVS580A-3000/06 |
380 |
3000 |
||
DMVS580A-3500/06 |
440 |
3500 |
||
DMVS580A-4000/06 |
500 |
4000 |
||
DMVS580A-4500/06 |
550 |
4500 |
||
DMVS580A-5000/06 |
635 |
5000 |
||
5000KW以上 |
向供应商咨询 |
|||
10KV |
DMVS580A-400/10 |
30 |
400 |
1250*2200*1500 (1250*2300*1500) |
DMVS580A-500/10 |
37 |
500 |
||
DMVS580A-630/10 |
48 |
630 |
||
DMVS580A-800/10 |
59 |
800 |
||
DMVS580A-1000/10 |
75 |
1000 |
||
DMVS580A-1250/10 |
95 |
1250 |
||
DMVS580A-1500/10 |
110 |
1500 |
||
DMVS580A-1800/10 |
135 |
1800 |
||
DMVS580A-2000/10 |
150 |
2000 |
||
DMVS580A-2500/10 |
185 |
2500 |
||
DMVS580A-3000/10 |
225 |
3000 |
||
DMVS580A-4000/10 |
295 |
4000 |
||
DMVS580A-4500/10 |
335 |
4500 |
||
DMVS580A-5000/10 |
370 |
5000 |
||
DMVS580A-5700/10 |
420 |
5700 |
向供应商咨询 |
|
DMVS580A-6300/10 |
460 |
6300 |
||
DMVS580A-7600/10 |
500 |
7600 |
||
DMVS580A-9000/10 |
580 |
8000 |
||
10000KW以上 |
向供应商咨询 |
