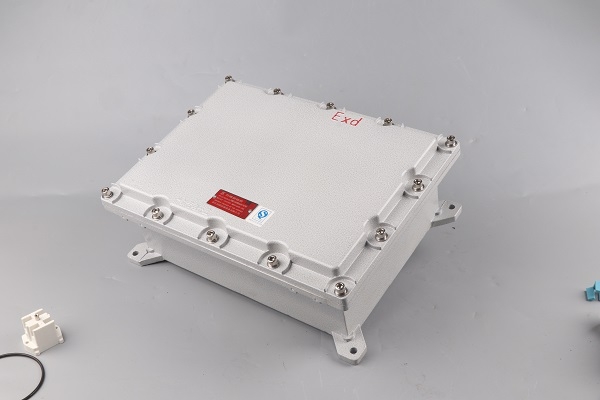

BXJ 防爆接线箱价格

本公司产品都可非标定制欢迎前来咨询

1. 铝合金外壳压铸或者钢板焊接成型，表面高压静电喷塑，外形美观；

适用范围

1、1区、2区危险场所。

2、IIA、IIB、IIC、类爆炸性气体环境。

产品特点

1、外壳采用ZL102铝合金压铸成形,表面高压静电喷塑或优质钢板成形，不锈钢外露紧固件。

2、接线端子采用增安型专用端子，接线方便，牢固可靠，并且电流大小有多种规格可供用户任意选配;

3、进线口方向变化多端，可根据用户要求任意选配进线口，并可根据用户要求直接配装DQM系列的电缆密封接头;

4、接线箱进线口G1”常规配置工程塑料压紧螺母；G1”以上配置铝质专用压紧装置，用户有特殊要求时请注明。

5、外壳可根据用户要求采用不锈钢制作，用户如有要求请注明。

6、符合GB3836-2000、IEC60079标准要求。

BXJ 防爆接线箱价格

主要技术参数

1、防爆标志：ExeIIT6、ExdIIBT6、ExdIICT6

2、防护等级：IP54、IP65

3、防腐等级：WF1、WF2

4、额定电压：AC380V

5、额定电流：20A.100A.225A.600A

简介
  防爆接线箱是各种高危场所使用的特殊设备，和民用接线箱比，
防爆接线箱

[1]它是经过各种防爆改造而成的具有防爆功能的接线箱。采用铝合金压铸或者是采用不锈钢焊接而成，防爆防腐接线箱按分类有：根据功能材质形式分为：本安型防爆接线箱、铝合金防爆接线箱、不锈钢防爆接线箱，钢板防爆接线箱；根据使用结构又分为：壁挂式防爆接线箱和立式防爆接线箱。

6. 钢管或电缆布线。
7、执行标准GB3836-2000，IEC60079
注：由于防爆配电箱型号不统一，所以一般生产时以客户图纸为准。

5结构

BXJ防爆接线箱

1、起动器由隔爆外壳和真空本体组成，真空本体装于隔爆外壳中。
2、起动器外壳为圆型，壳转盖为转动式齿口结构，壳身上部为接线箱，用以引进电源电缆和引出电机电缆，且均采取隔爆措施，以达到隔爆要求。在外壳右侧有隔离换向开关的转换手柄和停止按钮。两者有机械联锁，只有停止按钮按下后，才能扳转手柄并打开转盖。
3、真空本体所有元件都装于底板上,其正面装有真空接触器、电动机综合保护器、过电压吸收装置、中间继电器和熔断器,背面装有隔离换向开关、变压器及起动、停止按钮，这些电器元件一般无须调整、更换。

按控制电动机的转动方向：
不可逆电磁起动器：只能使电动机按一个方向转动
可逆电磁起动器：能使电动机按正反两方向转动

3适用范围

1.1爆炸性气体环境危险区域的划分
不同和地区，按各自的标准划分爆炸危险区域。我国根据爆炸性气体混合物出现的频繁程度和持续时间，将爆炸性气体环境分为O区、1区和2区。
0区：连续出现或长期出现爆炸性气体混合物的环境。
1区：在正常运行时可能出现爆炸性气体混合物的环境。
2区：在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。
0区一般只存在于密封的容器，贮罐等内部气体空间，在实际设计过程中1区也很少存在，大多数情况属于2区。
1.2防爆电器设备分为二类：
Ⅰ类煤矿井下用电气设备
Ⅱ类除矿井以外的场合使用的电气设备
1.3Ⅱ类电气设备，按其适用于爆炸性气体混合物zui大试验安全间隙或zui小点燃电流比，分为ⅡA，ⅡB，ⅡC三类；并按其zui高表面温度分为T1-T6六组。
1.4爆炸性气体混合物按引燃温度分组，见表1。
1.5爆炸性气体混合物，按其zui大试验安全间隙（MESG）或zui小点燃电流比（MICR）分级，见表2。
表1
组别
引燃温度t(℃)
T1
450<t
T2
300<t≤450
T3
200<t≤300
T4
135<t≤200
T5
100<t≤135
T6
85<t≤100
表2
类别
zui大试验安全间隙（MESG）（mm）
zui小点燃电流比
ⅡA
≥0.9
>0.8
ⅡB
0.5<MESG<0.9
0.45≤MICR≤0.8
ⅡC
≤0.5
<0.45
性质：在规定试验条件下，气体、蒸气爆炸性混合物的zui小点燃电流与甲烷爆炸性混合物的zui小点燃电流之比。中国规定气体、蒸气危险物质按zui小点燃电流比分为ⅡA级，ⅡB级和ⅡC级。zui小点燃电流比≤1.0，>0.8的为ⅡA级；≤0.8，>0.45的为ⅡB级；≤0.45的为ⅡC级。例如，乙烷、乙烯、乙炔分别为ⅡA级，ⅡB级，ⅡC级危险物质。
安装使用

1、安装：
1.1起动器在安装前应检查其技术数据是否与工作电压，所控制电机容量相符，其零部件应完好无误;
1.2电缆的引入及引出应用接线装置中的橡胶密封圈，金属堵环，压紧螺母或压紧法兰将电缆压紧以达到隔爆要求，同时应紧固电缆防松脱装置;
1.3不使用的接线口应用橡胶密封圈、金属堵环、金属堵板严密封堵;
1.4起动器外壳应接地，安装时其倾斜度不大于15度;
1.5应根据实际工作电流对保护器进行电流整定。
2、使用维护注意事项：
2.1保护器电子线路、RC组件不做工频耐压试验
2.2主线路做耐压试验时，应将保护器以及RC组件和其它辅助线路一同脱开主线路接地，然后再做耐压试验;
3、当使用电网系统为660(380)V时，主回路相间、相对地间、同相极与极间工频耐压2500V，当使用电网系统为1140(660)V时，主回路相间、相对地间、同相极与极间工频耐压4200V，1min;控制线路对地耐压1000V，1min不得有闪络及击穿现象。[1]
