1 概述

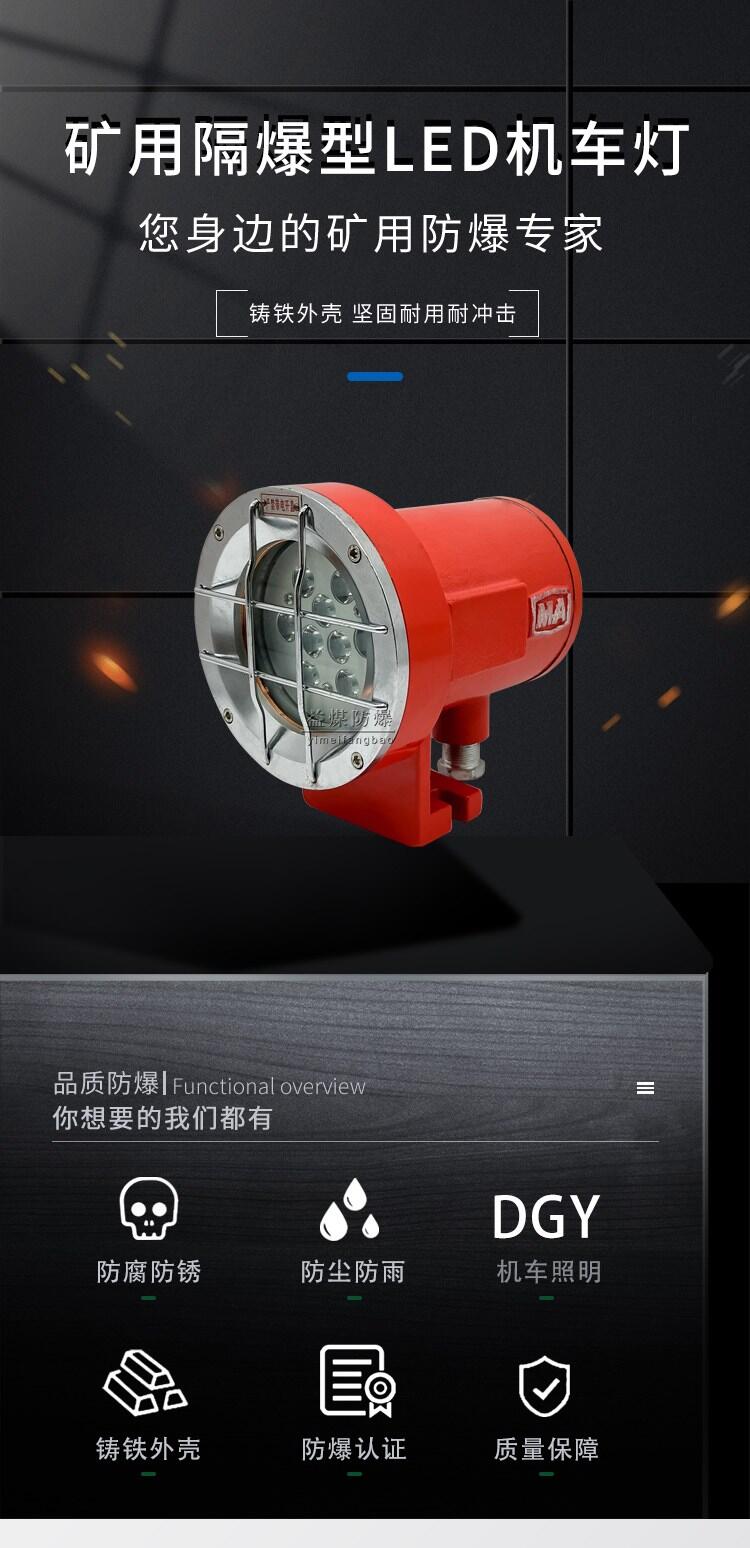

DGY9/24L    DGY9/48L   DGY9/127L矿用隔爆型照明灯(以下简称照明灯)广泛用于各类矿用电机车及各类采掘机照明。

1.1型式:矿用隔爆型      防爆标志:ExdI

1.2产品执行标准GB3836-2000《爆炸性气体环境用电气设备》及MT221-2005《爆炸用防爆灯具》

2基本参数

2.1照明灯的基本参数见下表(表1)

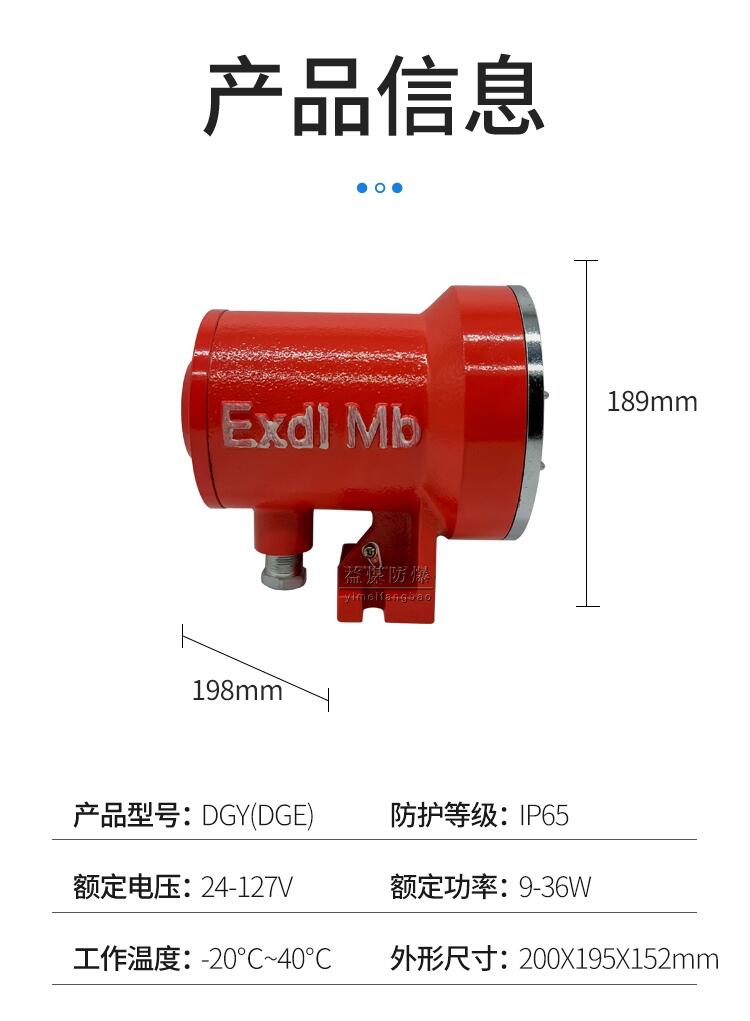

2.2外形及安装尺寸见附图。

3使用环境条件

3.1海拔不超过2000m.

3.2环境空气温度为-20~+40

3.3环境空气湿度:月平均湿度不大于95%(平均温度不大于25度时)

3.4相对于机车的纵向、横向和垂直方向的振动、振幅应符合下列条件(f-振动频率,A-振幅)

A=25/f (f为2-10HZ)

A=250/f2(f为10-15HZ)

3.5相对于机车的纵向加速度不大于30m/s2.

3.6在空气中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。

3.7适用于含有甲烷和煤尘爆炸性混合性气体的环境中。

4结构与原理

4.1照明灯为矿用隔爆型,其结构性能符合GB3836-2000《爆炸性气体环境用电气设备》系列标准及MT221-2005《煤矿用防爆灯具》中的有关规定,并已由国家的防爆检验单位审查合格。

4.2照明灯由防爆灯壳、光反射器、透明罩、恒压控制电路系统(电路板及光源(LED)、电源导线等组成。

4.3照明灯隔爆面采用热磷化处理,具有强度高、防锈性能好的特点,外表面涂磁性烘漆,表面光亮、有足够的耐腐蚀、耐老化的能力,坚固耐用。

4.4照明灯需,经恒压恒流控制电路输出供LED光源稳定工作。是选用国际上*进的LED光源及电源稳压系统设计制造的一种绿色环境新型机车灯。可连续工作时间长,工作时只需普通灯的四分之一电量,节约使用成本。

5安装使用与维护

5.1使用前说详细阅读使用说明书。

5.2安装时打开引入装置及后盖,将引入电缆与两接线柱相连接,然后装上引入装置及后盖,使引入装置内的橡胶圈与电缆成密封状,再将防爆灯安装在电机车上适当位置即可。

5.3在使用过程中应经常清除透明罩上的污垢,使之保持良好的透光率。

5.4照明灯出现的故障及处理方法见下表(表2)
