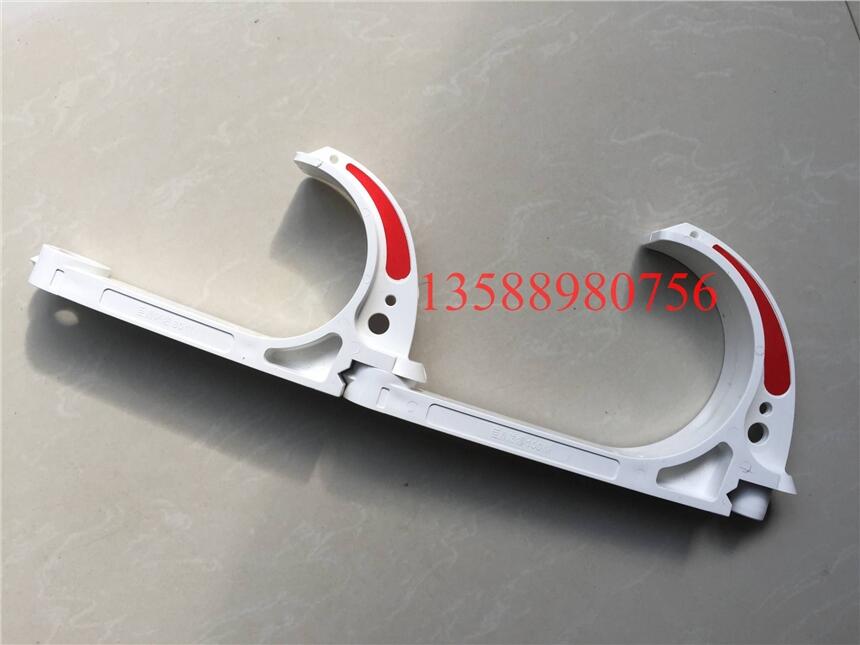

XZ86/185-80#矿用挂接式电缆挂钩阻燃塑料挂钩

一、技术参数

挂钩承重不小于160Kg。挂钩弧形钩承重50Kg时，钩体挠度应小于10mm。

挂钩表面电阻（抗静电值）应不大于3*10Ω。挂钩阻燃性能（秒）

1）有焰燃烧时间≤>

2）有焰燃烧时间≤10

3）无焰燃烧时间≤10

4）无焰燃烧时间≤30

本产品可根据所架设电缆或管道的数量，可大大缩短安装时间，降低维护成本，组合后 挂钩 不会左右摆动，拆卸中间挂钩时也不需要挪动下面的挂钩，外形美观，拆装简单，是取代传统金属电 缆挂钩 的理想产品，特别适合煤矿井下架设电缆。

使用及优点
抗静电阻燃性能稳定 ——挂钩的抗静电剂及阻燃剂均匀分布在树脂本体内，抗静电及阻燃性 能 指标不会因时间的延长而受到影响。
重量轻、安装方便 ——重量轻（是钢管的1/7）、成本低、运输、安装快捷，用在井下安装 时，不仅能降低工人劳动强度，提高工作效率，而且工程造价低。
抗老化、耐腐蚀 ——正常使用寿命可达50年，无需将下面挂钩和电缆拆下，可对挂钩单 体 直接随意拆装。
防摆动 ——挂钩组合后均在同一中心线上，不会左右摆动，更美观、更可靠。
健康环保 ——材料可回收利用。

安装说明:
1)根据电缆型号及外径的大小选择适合的电缆挂钩,每0.5m~1m(也可以以电缆线不下垂为限)为一个悬挂单元,每一个单元根据电缆根数悬挂一个或多个电缆挂钩。
2)悬挂时,先将专门螺栓(M14膨胀螺栓)或其它悬挂件穿过挂钩电固定孔固定在井壁上,挂钩固定时,弧形钩呈垂直下垂状。如果多根电缆悬挂需采用一组挂钩两两串联悬挂。
3)两个挂钩串联时,先将固定挂头下端凸起插入挂钩上端凹头内用连接螺栓固定;下一挂钩的上端凹头对准上一挂头下端凸起用连接螺栓固定,串联成功,多个挂钩两两串联,以此类推。
4)挂钩(串联)如果是斜巷需要特殊固定,可在下安装孔用专门螺栓(M5.)固定在井壁上。在井巷弧高级安装串联挂钩组时倾斜角不能超过20度
5)每一单元可串联挂钩个数不宜超过10个。
6)为提高悬挂质量,挂钩的直杆段在静止时必须紧靠井壁,如无法做到,应适当减少串联个数或单个单元组悬挂。务使挂钩后壁紧靠井壁,不得悬空。
7)固定完毕,施工人员脚踩实地依次将电缆小心送入弧形钩,完成单元悬挂任务。
8)严禁施工人员以凌空跳跃将电缆快速送入弧形钩,可能使弧形钩在瞬间承受电缆加人体的重量。造成断裂。
9)确认电缆整体进入弧形钩后,施工人员才可放开电缆。
型号规格：

型号	所挂电缆规格（mm)	所挂电缆外径（mm)	承重重量（kg)
LS86/8-18	通讯电缆	18	180
LS86/10-28	3×10	28	170
LS86/16-38	3×16	38	170
LS86/35-50	3×35	50	170
 LS86/95-68 	3×95	68	160
 LS86/185-80 	3×185	80	160
LS86/240-100	3×240	100	160
钢丝锁挂钩	﹣	﹣	180
固定扣
